引言

在數字化工程設計浪潮中，達索系統推出的Abaqus已成為全球領先的有限元分析（FEA）平臺。作為SIMULIA產品家族的核心，它通過統一的多物理場仿真能力，幫助工程師突破傳統仿真工具的局限性，實現從微觀材料行為到宏觀系統性能的精準預測。本文將系統解析Abaqus的核心技術、模塊架構與行業應用，為初學者提供清晰的學習路徑。

一、Abaqus的工程價值革新

1.1 傳統仿真的痛點與突破

傳統仿真流程依賴多供應商工具鏈，導致數據割裂、效率低下。Abaqus通過統一數據模型與集成化求解技術，實現跨學科協作（圖1右），使汽車廠商可同步分析碰撞安全性（NVH）、熱-結構耦合等問題，縮短研發周期30%以上。

1.2 核心競爭力

1. 全領域覆蓋：支持從線性靜力學（如橋梁載荷校核）到極端工況（如核反應堆抗震）的復雜分析

2. 高保真度仿真：通過非線性材料建模（如復合材料損傷）與動態接觸算法（如齒輪嚙合沖擊）還原真實物理行為

3. 開放擴展架構：用戶可通過Python腳本開發定制化插件（如自動化報告生成器）

二、有限元分析原理精要

2.1 FEA技術基礎

有限元法通過"離散化-求解-后處理"三階段逼近連續體物理問題（圖1）。以懸臂梁彎曲分析為例：

1. 幾何離散：將梁劃分為四面體單元網格

2. 數學建模：建立單元剛度矩陣并組裝整體方程組

3. 邊界條件：固定一端施加集中力

4. 求解輸出：計算位移云圖與最大應力位置

圖1：有限元分析四步法流程圖

2.2 Abaqus的FEA優勢

1. 雙求解引擎：

Standard：隱式算法適合靜態/低速問題（如建筑沉降）

Explicit：顯式算法專攻瞬態動力學（如手機跌落沖擊）

2. 多場耦合：支持熱-電-磁-流體交互分析（如鋰電池熱失控模擬）

三、系統架構與核心模塊

3.1 三位一體的技術棧

Abaqus由三大核心組件構成（圖2）：

1. CAE：圖形化建模環境（支持CAD模型直接導入）

2. 求解器：Standard/Explicit雙引擎驅動

3. ISIGHT：自動化優化平臺（集成DOE/響應面法等算法）

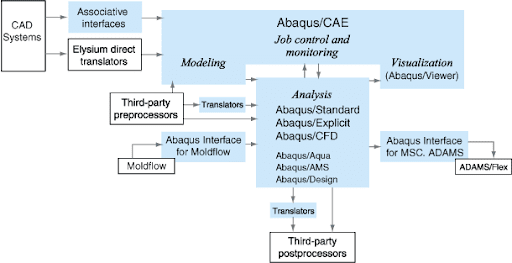

圖2：Abaqus系統架構圖

3.2 關鍵模塊功能對比

四、典型工作流程詳解

4.1 五階段仿真流程

以齒輪箱振動分析為例（圖3）：

1. 前處理：導入CAD模型→定義材料參數（如鋼的彈性模量）

2. 接觸設置：定義齒輪嚙合面摩擦系數

3. 網格控制：關鍵區域采用C3D20R二次六面體單元

4. 求解配置：選擇Standard求解器進行模態分析

5. 結果診斷：通過動畫查看各階固有頻率振型

圖3：Abaqus仿真五階段流程圖

4.2 收斂性控制策略

1. 網格自適應：通過誤差指示器自動細化高應力區

2. 接觸穩定化：采用罰函數法處理齒輪嚙合面穿透

3. 增量步控制：對非線性問題設置自動時間步長

五、行業應用全景圖

5.1 標桿案例解析

1. 汽車行業：特斯拉電池包碰撞仿真，預測電芯變形量誤差<5%

2. 航空航天：波音787機翼復合材料層合板損傷模擬

3. 醫療領域：人工膝關節植入物的骨界面應力分布分析

圖4：Abaqus應用示意圖

5.2 跨領域技術遷移

1. 消費電子：手機玻璃屏三點彎曲測試模擬

2. 能源行業：海上風電單樁基礎的土壤-結構相互作用分析

3. 增材制造：金屬打印過程熱殘余應力預測

六、學習路徑與未來趨勢

6.1 新手進階路線

1. 基礎操作：完成3DEXPERIENCE平臺結構仿真教程（約2小時）

2. 案例實戰：復現官方文檔中的經典例題（如壓裂設計優化）

3. 二次開發：掌握Python腳本自動化建模流程

6.2 技術演進方向

1. AI融合：通過機器學習預測材料失效模式（圖5）

2. 云仿真：基于云端的彈性計算資源擴展

3. 數字孿生：構建實時更新的虛擬設備鏡像

圖5：Abaqus與前沿技術融合概念圖

結語

Abaqus正從單一仿真工具進化為智能工程決策平臺。對于從業者而言，掌握其核心建模方法與多物理場耦合思路，將成為應對復雜工程挑戰的關鍵能力。隨著數字孿生與工業元宇宙的演進，Abaqus將持續重塑仿真驅動設計的未來圖景。
