Abaqus軟件是一套功能強大的工程模擬的有限元軟件，其解決問題的范圍從相對簡單的線性分析到許多復雜的非線性問題。

它包括一個豐富的、可模擬任意幾何形狀的單元庫。并擁有各種類型的材料模型庫，可以模擬典型工程材料的性能，其中包括金屬、橡膠、高分子材料、復合材料、鋼 筋混凝土、可壓縮超彈性泡沫材料以及土壤和巖石等地質材料，作為通用的模擬工具。

但是很多企業可能對Abaqus產品的使用還不太熟悉，今天，凱思軟件整理了以下使用指南，助力企業更好應用發揮產品價值。

1. Abaqus/CAE（前后處理平臺）

功能：建模、網格劃分、邊界條件定義、結果可視化。

特點：

集成Python腳本支持自動化操作；

可直接導入主流CAD模型（CATIA、Pro/E等）并進行幾何修復；

提供材料庫、單元庫及多物理場耦合設置

圖1 Abaqus/CAE

2. Abaqus/Standard（隱式求解器）

適用場景：靜力學、熱傳導、質量擴散、穩態響應、非線性準靜態分析（如接觸、材料非線性）。

優勢：自動調整收斂準則，適合高精度、復雜非線性問題。

圖2 Abaqus/Standard

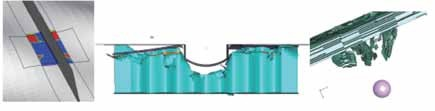

3. Abaqus/Explicit（顯式求解器）

適用場景：瞬態動力學（如跌落、沖擊）、準靜態過程（如鈑金沖壓）、流固耦合（如氣囊展開）。

優勢：高效處理接觸和大變形問題，適合短時動態事件。

圖3 Abaqus/ Explicit

4. 聯合仿真（Co-Simulation）

操作：在Abaqus/CAE中劃分模型區域，分別分配Standard和Explicit求解器（如整車分析中車身用Standard、輪胎用Explicit）。

用途：解決大規模復雜模型中不同區域的響應需求差異。

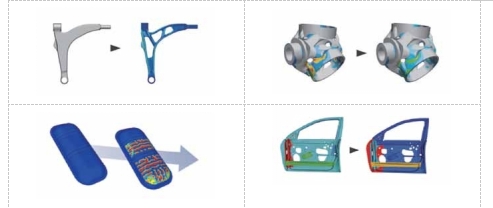

5. Tosca Structure（結構優化模塊）

優化類型：拓撲優化（設計空間材料分布）； 形狀優化（降低局部應力）； 鈑金厚度/加強筋優化。

輸出：優化結果可導出為STL或INP文件，供設計迭代。

圖4 Tosca Structure

6. Fe-safe（疲勞分析模塊）

適用材料：金屬、橡膠、焊縫、復合材料等。

功能：基于S-N曲線、應變-壽命法及多軸疲勞算法，預測疲勞壽命。

集成：可直接讀取Abaqus應力結果，支持分布式并行計算。

圖5 Fe-safe

仿真流程（以結構分析為例）

1. 前處理（Abaqus/CAE）

o 建模：導入或創(chuàng )建幾何模型，使用殼/實體單元劃分網格。

o 材料定義：選擇材料模型（彈性、塑性、超彈性等），輸入參數。

o 邊界條件：施加載荷（力、壓力、溫度等）、約束（位移、對稱面等）。

o 接觸設置：定義部件間接觸關系（如摩擦、綁定）。

2. 求解器選擇與提交計算

o 選擇求解器：根據問題類型選擇Standard（靜態/穩態）或Explicit（動態/瞬態）。

o 設置求解參數：時間步長、輸出頻率、并行計算核心數。

o 提交作業：本地或集群計算，支持斷點續算。

3. 后處理與結果驗證

o 結果查看：應力/應變云圖、位移動畫、能量變化曲線。

o 數據導出：結果數據可導出為CSV、ODB格式，或與Fe-safe等工具聯動。

o 驗證優化：對比實驗數據，通過Tosca Structure模塊迭代設計。

高級應用場景

1. 多物理場耦合

o 熱電耦合：分析電子器件發熱導致的形變；

o 聲固耦合：模擬機械振動引發的噪聲；

o 流固耦合：氣囊展開、流體壓力對結構的影響。

2. 制造工藝仿真

o 沖壓成型：使用Explicit模擬鈑金沖壓及回彈；

o 焊接分析：預測殘余應力與變形。

3. 自動化與擴展

o 腳本開發：利用Python API批量處理模型或定制界面；

o 集成優化：與Isight搭建多學科優化流程，實現參數自動尋優。

最佳實踐建議

· 模型簡化：優先使用對稱性減少計算量，復雜區域局部細化網格。

· 材料校準：通過實驗數據修正材料模型參數（如超彈性橡膠的系數）。

· 結果交叉驗證：聯合Fe-safe進行疲勞壽命校核，確保設計可靠性。
